EYH系列二维运动混合机

关键词：EYH系列二维运动混合机,二维运动混合机,二维混合机

产品概述：二维运动混料机主要由转筒、摆动架、机架三大部分构成。转筒装在摆动架上，由四个滚轮支撑并由两个挡轮对其进行轴向定位，在四个支撑滚轮中，其中两个传动轮由转动动力系统拖动使转筒产生转动，摆动架由一组曲柄摆杆机构来驱动，曲柄摆杆机构在机架上，摆动架由轴承组件支撑在…

在线订购

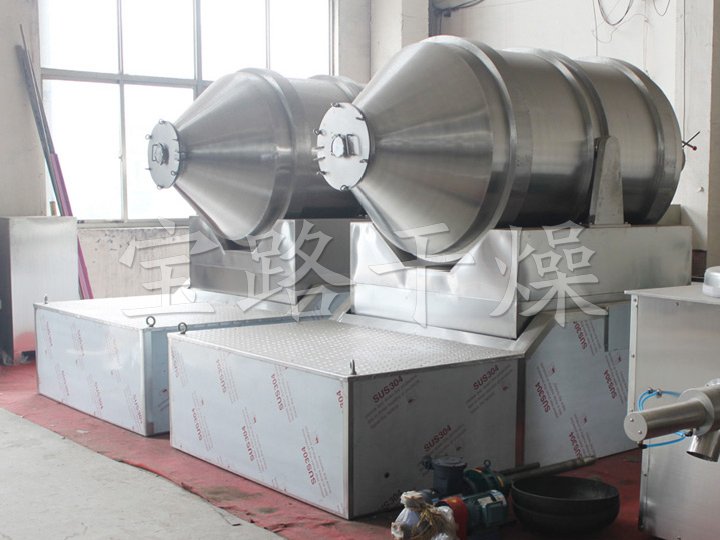

产品详情图片集锦

一、工作原理
二维混料机主要由转筒、摆动架、机架三大部分构成。转筒装在摆动架上，由四个滚轮支撑并由两个挡轮对其进行轴向定位，在四个支撑滚轮中，其中两个传动轮由转动动力系统拖动使转筒产生转动，摆动架由一组曲柄摆杆机构来驱动，曲柄摆杆机构在机架上，摆动架由轴承组件支撑在机架上。
二、性能特点
EYH二维运动混料机的转筒可同时进行二个运动，一个为转筒的转动，另一个为转筒随摆动架的摆动。被混合物料在转筒内随转筒转动、翻转、混合的同时，又随转筒的摆动而发生左右来回的掺混运动，在这两个运动的共同作用下，物料在短时间内得到充分的混合。EYH二维混料机适合所有粉、粒状物料的混合。

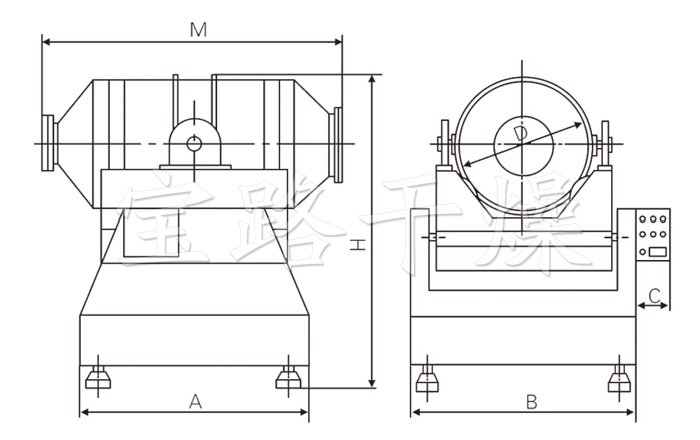

三、结构示意图

四、技术规格

规格型号	容积（L）	装料系数	装料重量（kg）	外型尺寸（mm）						功率（kw)
规格型号	容积（L）	装料系数	装料重量（kg）	A	B	C	D	M	H	转动	摆动
EYH100	100	0.5	40	860	900	200	400	1000	1500	1.1	0.75
EYH300	300	0.5	75	1000	1100	200	580	1400	1650	1.1	0.75
EYH600	600	0.5	150	1300	1250	240	720	1800	1850	1.5	1.1
EYH800	800	0.5	200	1400	1350	240	810	1970	2100	1.5	1.1
EYH1000	1000	0.5	350	1500	1390	240	850	2040	2180	2.2	1.5
EYH1500	1500	0.5	550	1800	1550	240	980	2340	2280	3	1.5
EYH2000	2000	0.5	750	2000	1670	240	1100	2540	2440	3	2.2
EYH2500	2500	0.5	950	2200	1850	240	1160	2760	2600	4	2.2
EYH3000	3000	0.5	1100	2400	1910	280	1220	2960	2640	5	4
EYH5000	5000	0.5	1800	2700	2290	300	1440	3530	3000	7.5	5.5
EYH10000	10000	0.5	3000	3200	2700	360	1800	4240	4000	15	11
EYH12000	12000	0.5	4000	3400	2800	360	1910	4860	4200	15	11
EYH15000	15000	0.5	5000	3500	3000	360	2100	5000	4400	18.5	15
